Quando si parla di ingegneria meccanica, gli ingranaggi cilindrici rettificati svolgono un ruolo fondamentale. In qualità di fornitore dedicato di ingranaggi cilindrici rettificati, ho assistito in prima persona all'importanza di comprendere la velocità lineare di questi ingranaggi. In questo post del blog approfondirò le complessità del calcolo della velocità lineare di un ingranaggio cilindrico rettificato, fornendoti una guida completa che combina conoscenze teoriche con approfondimenti pratici.
Comprendere le nozioni di base sugli ingranaggi cilindrici rettificati
Prima di tuffarci nei calcoli, prendiamoci un momento per capire cosa sono gli ingranaggi cilindrici rettificati. Gli ingranaggi cilindrici rettificati sono ingranaggi cilindrici con denti diritti paralleli all'asse dell'ingranaggio. Sono ampiamente utilizzati in varie applicazioni, tra cui trasmissioni automobilistiche, macchinari industriali e robotica, grazie alla loro semplicità, efficienza e capacità di trasmissione di potenza elevata.
I denti degli ingranaggi cilindrici rettificati sono lavorati e rettificati con precisione per garantire un funzionamento regolare e silenzioso. Questa lavorazione di precisione non solo migliora le prestazioni dell'ingranaggio, ma ne prolunga anche la durata, rendendolo una scelta affidabile per molti sistemi meccanici.
Il concetto di velocità lineare
La velocità lineare si riferisce alla velocità con cui un oggetto si muove lungo un percorso in linea retta. Nel contesto di un ingranaggio cilindrico rettificato, la velocità lineare è la velocità con cui si muove un punto sul cerchio primitivo dell'ingranaggio. Si tratta di un parametro importante in quanto influisce sulle prestazioni del riduttore, come l'efficienza della trasmissione di potenza, il livello di usura e il livello di rumore durante il funzionamento.
Calcolo della velocità lineare di un ingranaggio cilindrico rettificato
Per calcolare la velocità lineare di un ingranaggio cilindrico rettificato, dobbiamo considerare due fattori chiave: la velocità di rotazione dell'ingranaggio (in giri al minuto, RPM) e il diametro del cerchio primitivo dell'ingranaggio.
La formula per calcolare la velocità lineare (v) di un punto sulla circonferenza primitiva di un ingranaggio è data da:
[v=\pi\volte d\volte n/60]
Dove:
- (v) è la velocità lineare in metri al secondo (m/s)
- (d) è il diametro della circonferenza primitiva in metri (m)
- (n) è la velocità di rotazione dell'ingranaggio in giri al minuto (RPM)
Analizziamo i passaggi per calcolare la velocità lineare:
Passaggio 1: determinare il diametro del cerchio primitivo
Il cerchio primitivo è un cerchio immaginario che passa attraverso i punti in cui entrano in contatto i denti di due ingranaggi che ingranano. Il diametro del cerchio primitivo ((d)) può essere calcolato utilizzando la seguente formula:
[d = m\volte z]
Dove:
- (m) è il modulo dell'ingranaggio, che è una misura della dimensione dei denti dell'ingranaggio. È definito come il rapporto tra il diametro del cerchio primitivo e il numero di denti ((m = d/z))
- (z) è il numero di denti dell'ingranaggio
Ad esempio, se abbiamo un ingranaggio con modulo ((m)) di 5 mm e 36 denti ((z = 36)), il diametro primitivo ((d)) è:
[d=m\volte z=5\volte36 = 180\mathrm{mm}=0,18\mathrm{m}]
Puoi trovare una vasta gamma di ingranaggi cilindrici, inclusiIngranaggio cilindrico da 5 mm 36 t 40 t 42 tsul nostro sito web, che offre diverse combinazioni di moduli e numeri di denti per soddisfare le vostre esigenze specifiche.
Passaggio 2: determinare la velocità di rotazione
La velocità di rotazione ((n)) dell'ingranaggio è solitamente espressa in giri al minuto (RPM). Questo valore può essere ottenuto dalle specifiche del motore o dai requisiti di progettazione del sistema meccanico. Ad esempio, se il motore che aziona l'ingranaggio ruota a 1500 giri/min, allora (n = 1500) giri/min.
Passaggio 3: calcolare la velocità lineare
Ora che abbiamo il diametro del cerchio primitivo ((d)) e la velocità di rotazione ((n)), possiamo usare la formula (v=\pi\times d\times n/60) per calcolare la velocità lineare.
Utilizzando i valori del nostro esempio precedente ((d = 0.18\mathrm{m}) e (n = 1500) RPM), otteniamo:
[v=\frac{\pi\times0.18\times1500}{60}]
[v=\frac{\pi\times270}{60}]
[v = 4,5\pi\circa14,14\mathrm{m/s}]
Fattori che influenzano la velocità lineare
Diversi fattori possono influenzare la velocità lineare di un ingranaggio cilindrico rettificato:
Dimensioni dell'ingranaggio

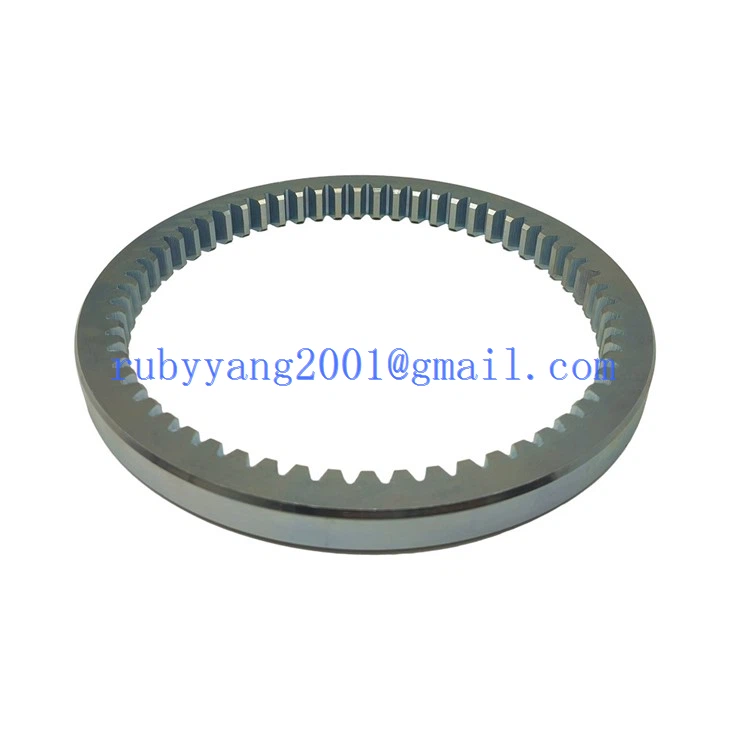

Come abbiamo visto dalla formula, il diametro del cerchio primitivo ((d)) ha un impatto diretto sulla velocità lineare. Gli ingranaggi più grandi con un diametro del cerchio primitivo maggiore avranno una velocità lineare maggiore per la stessa velocità di rotazione rispetto agli ingranaggi più piccoli. Ad esempio, il nostroCorona dentata di grande diametro M2.5 M5possono raggiungere velocità lineari relativamente elevate grazie ai loro grandi diametri primitivi.
Velocità di rotazione
La velocità di rotazione ((n)) è un altro fattore cruciale. Aumentando il numero di giri dell'ingranaggio aumenterà proporzionalmente la velocità lineare. Tuttavia, è importante notare che velocità di rotazione più elevate possono anche portare a una maggiore usura, nonché a livelli di rumore più elevati.
Materiale e qualità degli ingranaggi
Il materiale e la qualità dell'ingranaggio possono influenzare indirettamente la velocità lineare. Gli ingranaggi di alta qualità realizzati con materiali durevoli possono sopportare velocità lineari più elevate senza usura o danni significativi. NostroCalcio con ingranaggio cilindrico mod 1.5 a dente drittoè realizzato con materiali di alta qualità ed è sottoposto a severi controlli di qualità per garantire prestazioni affidabili a varie velocità lineari.
Importanza del calcolo della velocità lineare nella selezione delle marce
Il calcolo della velocità lineare di un ingranaggio cilindrico rettificato è essenziale per la corretta selezione della marcia. Aiuta a determinare se un particolare ingranaggio può soddisfare i requisiti prestazionali di un sistema meccanico. Ad esempio, nelle applicazioni ad alta velocità, è necessario selezionare ingranaggi con velocità lineari adeguate per garantire un funzionamento regolare ed evitare un'usura eccessiva.
Se la velocità lineare è troppo elevata per un ingranaggio, ciò può portare a problemi quali aumento dell'attrito, generazione di calore e guasti prematuri. D'altra parte, se la velocità lineare è troppo bassa, l'ingranaggio potrebbe non essere in grado di trasmettere in modo efficiente la quantità di potenza richiesta.
Conclusione
In conclusione, capire come calcolare la velocità lineare di un ingranaggio cilindrico rettificato è fondamentale per chiunque sia coinvolto nell'ingegneria meccanica. Seguendo i passaggi descritti in questo post del blog, puoi calcolare con precisione la velocità lineare e prendere decisioni informate quando selezioni gli ingranaggi per le tue applicazioni.
In qualità di fornitore di ingranaggi cilindrici rettificati, offriamo un'ampia gamma di ingranaggi cilindrici rettificati di alta qualità per soddisfare le vostre diverse esigenze. Che tu stia cercando ingranaggi con modulo, numero di denti o diametro specifici, abbiamo l'esperienza e i prodotti per supportare i tuoi progetti.
Se sei interessato all'acquisto di ingranaggi cilindrici rettificati o hai domande riguardanti la selezione degli ingranaggi e i calcoli della velocità lineare, non esitare a contattarci per una discussione dettagliata. Ci impegniamo a fornirti le migliori soluzioni e un eccellente servizio clienti.
Riferimenti
- Norton, Robert L. "Progettazione di macchine: un approccio integrato". Pearson, 2012.
- Shigley, Joseph E. e Charles R. Mischke. "Progettazione di ingegneria meccanica". McGraw-Hill, 2003.
