Ehi, appassionati di marcia! Come fornitore di ingranaggi Spur, mi viene spesso chiesto dei dettagli nitidi: grintosi delle specifiche degli ingranaggi. Una delle domande più comuni è come convertirsi tra il passo circolare e il diametro di ingranaggi di sperone. Quindi, tuffiamoci subito e abbattiamoci.
Cosa sono il passo circolare e il passo diametrale?
Prima di tutto, dobbiamo capire cosa sono i tono circolari e il passo diametrale. Il passo circolare, indicato come (P_C), è la distanza misurata lungo il cerchio del passo da un punto su un dente al punto corrispondente sul dente adiacente. In termini più semplici, è lo spazio che un dente occupa intorno al cerchio del campo della marcia.
D'altra parte, il passo diametrale, indicato come (P_D), è il rapporto tra il numero di denti (N) sull'ingranaggio al diametro del passo (d) dell'ingranaggio. Ti dice quanti denti sono confezionati in ogni pollice (o millimetro, a seconda del sistema unitario) del diametro del passo.
Perché dobbiamo convertirci tra loro?
Potresti chiederti perché dobbiamo anche convertirsi tra questi due. Bene, diversi settori e applicazioni possono preferire una misurazione sull'altra. Ad esempio, in alcuni progetti di macchinari più vecchi, è stato comunemente usato il passo circolare. Ma nella produzione moderna per gli ingranaggi, il passo diametrale è diventato più popolare grazie alla sua semplicità nei calcoli relativi al meshing e al dimensionamento degli ingranaggi.
Come fornitore di attrezzi da spur, ho incontrato situazioni in cui i clienti forniscono specifiche in un tipo di passo, ma il nostro processo di produzione o software di progettazione funziona meglio con l'altro. Questo è quando la conversione è utile.
Le formule di conversione
La relazione tra tono circolare (P_C) e pitch diametrale (P_D) si basa sulla geometria dell'ingranaggio. Le formule per la conversione sono le seguenti:
Per convertire dal passo circolare in campo diametrale:
[P_d = \ frac {\ pi} {p_c}]
Per convertire dal passo diametrale in campo circolare:
[p_c = \ frac {\ pi} {p_d}]
Abbassiamo il modo in cui sono derivate queste formule. La circonferenza del cerchio del tono (c = \ pi d). Se abbiamo (n) denti sull'ingranaggio e il tono circolare è (p_c), allora la circonferenza (c = n \ tempi p_c). Inoltre, lo sappiamo (p_d = \ frac {n} {d}).
Da (c = n \ tempi p_c = \ pi d), possiamo esprimere (n = \ frac {\ pi d} {p_c}). Sostituzione (n) nella formula diametrale del tono (p_d = \ frac {n} {d}), otteniamo (p_d = \ frac {\ pi} {p_c}).
Calcoli di esempio
Diciamo che abbiamo un ingranaggio sperone con un tono circolare (P_C = 0,5) pollici. Per trovare il tono diametrale, utilizziamo la formula (p_d = \ frac {\ pi} {p_c}).
[P_d = \ frac {\ pi} {0.5} \ approssimativo \ frac {3.14159} {0.5} = 6.28318]
Al contrario, se abbiamo un ingranaggio con un tono diametrale (p_d = 4), allora il tono circolare (p_c = \ frac {\ pi} {p_d})
[p_c = \ frac {\ pi} {4} \ ca. Frac {3.14159} {4} = 0.7853975]
Applicazioni pratiche nella produzione di attrezzature speroni
Nella nostra attività come fornitore di attrezzi da spur, queste conversioni sono cruciali. Quando un cliente viene da noi chiedendo unDente dritto 1.5 Mod Spur ingranaggi brodoCon un passo circolare specifico, ma la nostra attrezzatura di produzione è calibrata per il passo diametrale, dobbiamo effettuare la conversione in modo accurato.

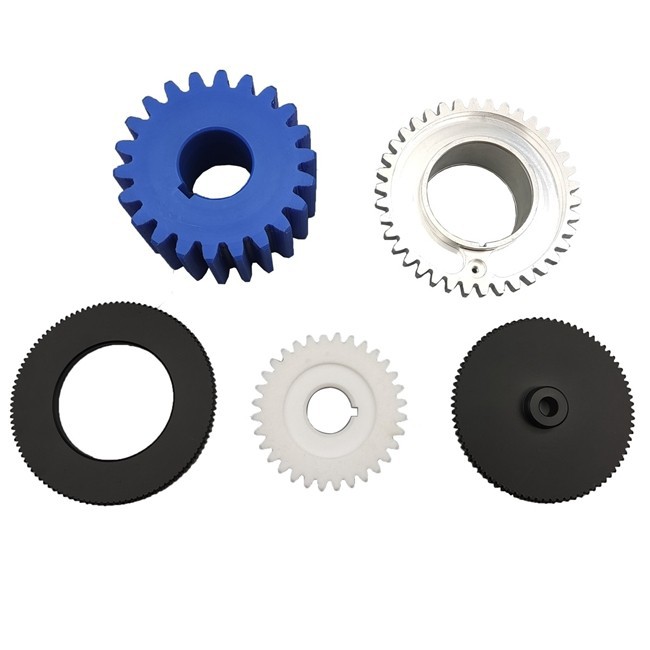

Ad esempio, se stiamo producendo unSpuring ingranaggioE il design richiede un determinato campo circolare, lo convertiamo in campo diametrale per garantire che i denti siano tagliati correttamente e che l'ingranaggio si metta correttamente con il suo cambio di accoppiamento.
Allo stesso modo, quando abbiamo a che fare con aMultod 18 20 denti Spur ingranaggi, la conversione ci aiuta a determinare i giusti parametri di attrezzatura e lavorazione. Se il cliente fornisce il passo diametrale ma i nostri strumenti di ispezione sono impostati per misurare il passo circolare, possiamo convertire rapidamente i valori per eseguire controlli di qualità.
Suggerimenti per conversioni accurate
- Usa il giusto valore di (\ pi): Per la maggior parte degli scopi pratici, l'utilizzo (\ pi \ circa3.14159) è sufficiente. Tuttavia, se hai bisogno di una precisione molto elevata, è possibile utilizzare luoghi più decimali.
- Tieni traccia delle unità: Assicurati che tutte le misurazioni siano nello stesso sistema unitario. Che tu stia lavorando in pollici o millimetri, la coerenza è la chiave.
- Double - Controlla i tuoi calcoli: Anche con i moderni calcolatori e software, è sempre una buona idea raddoppiare: controllare i risultati della conversione, soprattutto quando si tratta di applicazioni critiche.
Conclusione
La conversione tra il passo circolare e il passo diametrale degli ingranaggi di sperone è un'abilità essenziale nel settore degli ingranaggi. Come fornitore di attrezzi da spur, faccio affidamento su queste conversioni ogni giorno per soddisfare le diverse esigenze dei miei clienti. Che tu sia un ingegnere che progetta una nuova macchina, un tecnico di manutenzione che lavora su una vecchia attrezzatura o un acquirente in cerca di ingranaggi giusti, comprensione di queste conversioni ti aiuterà a prendere decisioni informate.
Se sei sul mercato per ingranaggi di spuring di alta qualità e hai domande sulle conversioni del tono o altre specifiche degli attrezzi, non esitare a raggiungere. Siamo qui per aiutarti a trovare gli ingranaggi perfetti per la tua applicazione. Iniziamo una conversazione e vediamo come possiamo lavorare insieme per soddisfare le tue esigenze di attrezzatura.
Riferimenti
- "Manuale di marcia: design, produzione e applicazioni" di Darle W. Dudley
- "Design di ingegneria meccanica" di Joseph E. Shigley e Charles R. Mischke
